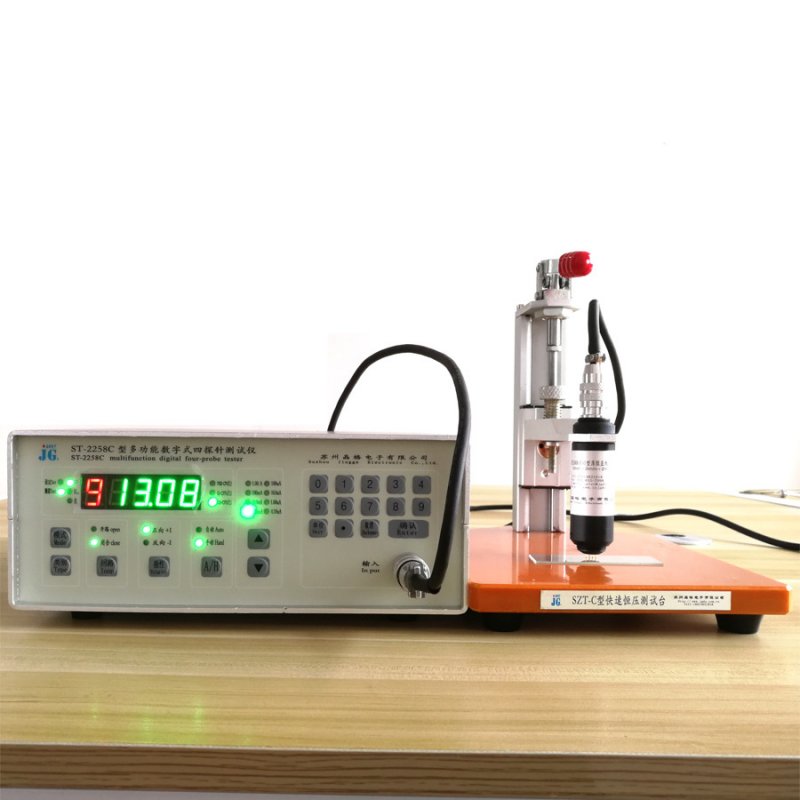

晶格SZT-C快速恒压四探针测试仪测试台

产品介绍

                                                                  图1.1 SZT-C型测试台结构示意图

       SZT-C型快速恒压四探针测试台，主要有载物台（180mmX180mm净载物面结）、双轨垂直导向单元、测试压力调节单元、探头快速升降扳手(顶部戴红套部分)、探头连接板等单元！

二、 使用方法

2.1放置样品：将测试台上部操作扳手向上向后、向上升起测试台探头，如图1.1，将样品放在探头下方测试台板上，然后将测试台上部操作扳手向前向下，压下探头。如图1.2！

2.2压力调整：在探头压下的状态下，可根据样品厚度及压力要求，调节测试台导轨支架中部螺杆上的螺母（先松开锁紧螺帽），观察探头探针压下程度，调节测试压力！（弹簧压缩量0～20mm,探针缩进量0～4mm,对应探头压力0～2.0K公斤），调好后，锁紧锁紧螺帽。

如图 2.1和2.2.

图2.1 测试压力调整螺母示意图

注：该仪器未取得中华人民共和国医疗器械注册证，不可用于临床诊断或治疗等相关用途
