ST2241接地电阻、土壤电阻率测试仪
一、结构特征
二、概述
2.1基本功能和依据标准：ST2241接地电阻.土壤电阻率测试仪是现场测量接地电阻、土壤电阻率、接地电压、交流电压的接地系统勘察、验收综合测试仪器。符合国标GB/T 17949.1-2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则1部分：常规测量》。

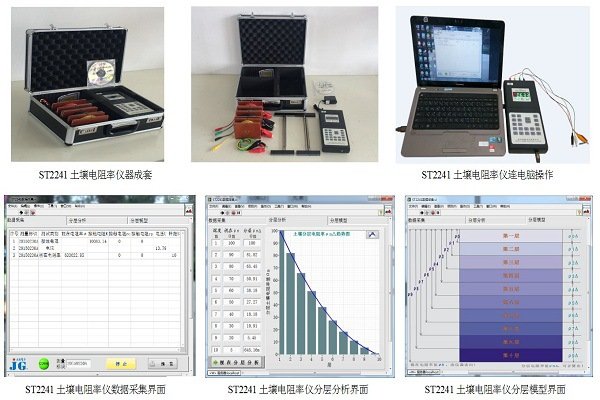

2.2 仪器成套组成：ST2241接地电阻.土壤电阻率测试仪，由主机、电脑监控软件、土壤分层分析软件、测试线、辅助接地棒、通讯线等组成。
2.3优势特征：
1) 测试仪设计，符合国标和行业规范，符合国标GB/T 17949.1-2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则1部分：常规测量》
2) 带智能化电脑软件，可以保存、查询、统计分析数据和打印报告。
3）USB通讯接口，通用性好、方便快捷。优于RS232或485方式！
4）可脱电脑单机操作,小型化、手动/自动一体化。操作简便、性能稳定，所有参数设定、功能转换全部采用数码键盘输入。避免传统机械开关式性能不稳、寿命有限等缺陷。
7）可拓展功能：测试仪除了当土壤电阻率测试仪用，电阻率测试仪也可以增配四探针测试台、探头拓展为交流四探针测试仪。
2.4适用范围：其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。
三、技术参数
3.1．基准条件和工作条件
影响量 | 基准条件 | 工作条件 | 备注 |
辅助接地电阻值 | ＜100Ω | ＜100kΩ | rC、rP |
测R时电极间距 | a＞5d | a＞5d | ---- |
测ρ时电极间距 | a＞20h | a＞20h | ---- |
环境温度 | 23℃±1℃ | -10℃～40℃ | ---- |
环境湿渡 | 40%～60% | ＜80% | ---- |
3.2．一般规格参数
功 能 | 二三四线测量接地电阻、土壤电阻率； 接地电压、交流电压测量 |
电 源 | DC 8.4V (2节充电锂电池) |
量 程 | 接地电阻：0.00Ω～100.0kΩ |
土壤电阻率：0.00Ωm～1kΩm（再乘以系数2πa） | |
测量方式 | 精密4线、3线法测量、简易2线测量接地电阻 |
短路测试电流 | AC ±20mA max |
开路测试电压 | AC ±20V max |
测试电压波形 | 方波（1KHz） |
电极间距范围 | 可设定1m～10m |
标准测试线 | 4条： 20m长2条，10m长2条 |
简易测试线 | 2条：黄色1.0m，绿色1.0m各1条 |
辅助接地棒 | 4根：φ10mm×150mm |
线路电压 | AC 600V以下测量 |
USB接口 | 具有USB接口，软件实时监控，存储数据可以上传电脑，保存打印 ，土壤分层分析等功能 |
通 讯 线 | USB线1条，长1.5m |
辅助接地测试 | 具有辅助接地电阻值测试功能，但要满足 R+rC R+rP R是测量的接地电阻 |
工作温湿度 | -10℃～40℃； |
存放温湿度 | -20℃～60℃； |
3.3．基准条件下基本误差及性能指标
测量功能 | 测量范围 | 精度 | 分辨力 |
接地电阻 (R) | 0.200Ω～2.000Ω | ±5%rdg±5dgt | 0.001Ω |
02.00Ω～20.00Ω | ±2%rdg±3dgt | 0.01Ω | |
020.0Ω～200.0Ω | ±2%rdg±3dgt | 0.1Ω | |
0200Ω～2000Ω | ±2%rdg±3dgt | 1Ω | |
02.00kΩ～20.00kΩ | ±5%rdg±5dgt | 10Ω | |
土壤电阻率 (ρ) | 根据R的测量范围而定 (ρ=2πa(R÷100) a:1 m～100m；π=3.14) (ρmin= 1.256Ωm ,ρmax= 125.6KΩm ) | ||
接地电压 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
注：1. rC或rP较大时的附加误差≤±3%rdg±5dgt。
(rC max＜50kΩ；rP max＜50kΩ)
3.4.外形尺寸：
仪器主机：长×宽×总高=250mm×130mm×50mm
旅行箱：长×宽×总高=400mm×300 mm×150mm
重 量=10Kg
3.5.充电器电源：
功耗：
输入:220V±10% 50Hz
查看《ST2241接地电阻、电阻率测试仪技术使用说明书》
注：该仪器未取得中华人民共和国医疗器械注册证，不可用于临床诊断或治疗等相关用途
